Terminal Compressão 120mm² M10 - Boca Normal

SKU: TC-120-10⏳ Sob encomenda★★★★★ 0 avaliações

Descrição técnica

Terminal de compressão para cabo 120mm² com furo de 10mm e Boca Normal. Produzido em cobre eletrolítico estanhado, oferece excelente condutividade elétrica, resistência à corrosão e fixação segura em conexões de baixa tensão.

Furo: M10

Seção Transversal: 120mm²

Material: Cobre Estanhado

Todas as medidas estão em milímetros (mm).

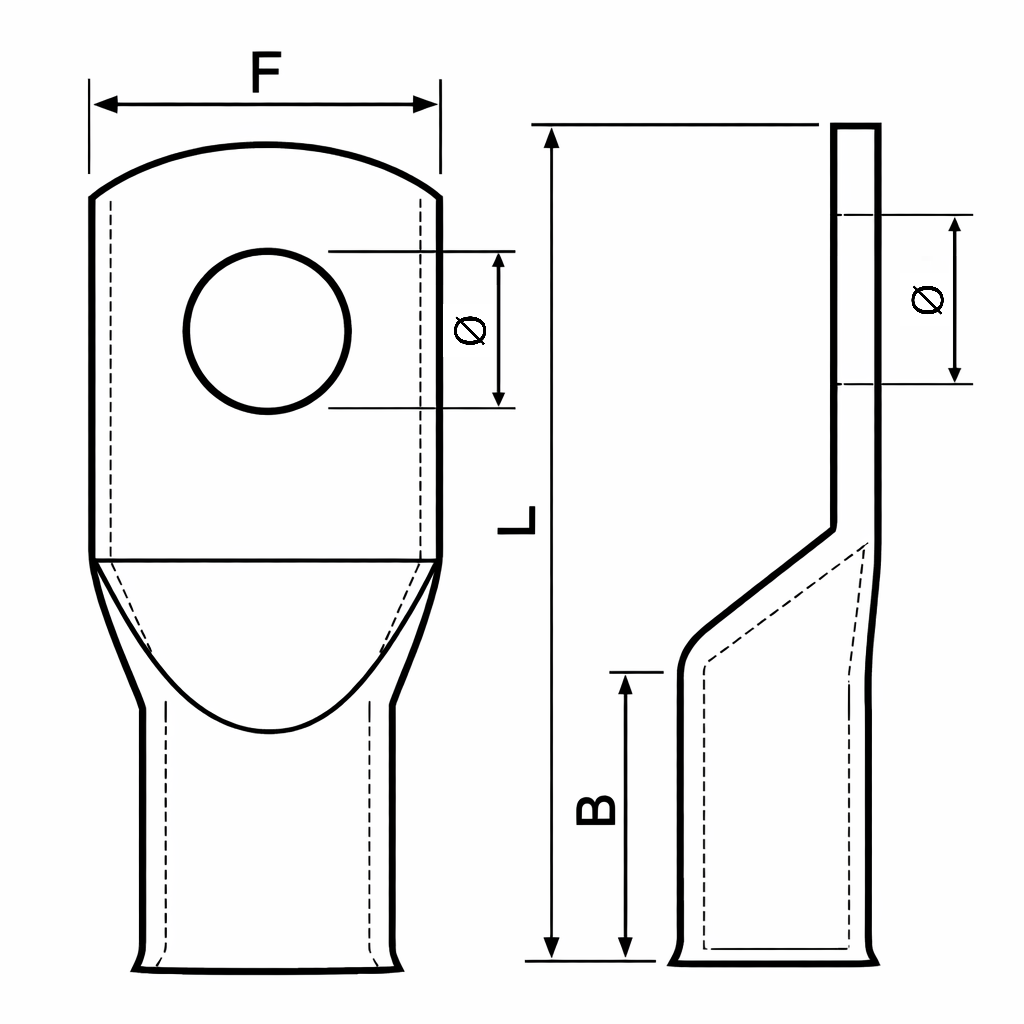

Condutor seção do cabo (mm²)
Ø = diâmetro do furo
B = largura externa do terminal
L = comprimento total
F = largura frontal

Modelo Condutor(mm²) / Furação	Ø	B mm	L mm	F mm
6mm² / M5	4,8	8,5	22,6	8,1
10 mm² / M6	5,8	9,5	25,4	10,0
10 mm² / M8	7,8	9,5	27,4	11,8
16 mm² / M6	5,8	10,5	28,1	11,6
16 mm² / M8	7,8	10,5	30,8	12,4
25 mm² / M6	5,8	12,0	31,0	12,8
25 mm² / M8	7,8	12,0	32,7	12,8
35 mm² / M8	7,8	13,0	37,0	15,5
35 mm² / M10	9,8	13,0	37,5	15,5
50 mm² / M8	7,8	16,0	43,0	16,8
50 mm² / M10	9,8	16,0	43,0	16,8
70 mm² / M10	9,8	18,0	51,8	20,5
95 mm² / M10	9,8	18,0	58,0	24,0
120 mm² / M10	9,8	19,0	64,0	28,0
120 mm² / M12	11,8	19,0	64,0	28,0
185 mm² / M12	11,8	21,0	72,0	32,0

↔ Arraste a tabela para o lado para ver todas as informações

Especificação	Detalhe
Modelo	Terminal de Compressão
Seção do Cabo (mm²)	120
Diâmetro do Furo (mm)	10
Tipo da Boca	Normal
Material	Cobre Eletrolítico
Acabamento	Estanhado
Aplicação	Conexões elétricas de potência e comando
Fixação	Compressão com alicate hidráulico ou mecânico
Condutividade Elétrica	Alta
Resistência à Corrosão	Sim
Norma Técnica	NBR NM 280 / ABNT
Temperatura Máxima de Operação	105°C (uso contínuo)
Faixa de Tensão Indicada	Até 1kV (Baixa Tensão)
